SCR 공냉식 정류기 규격표

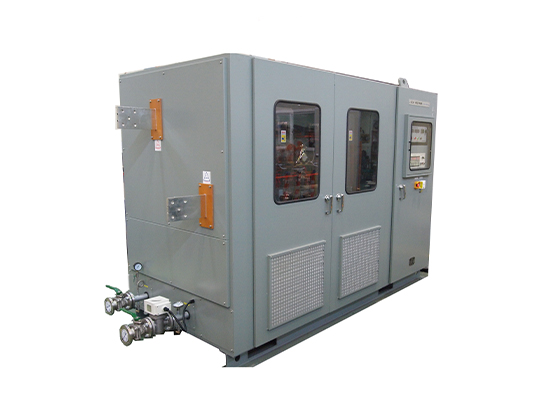

기본 표준형 SCR 정류기의 통풍 냉각 구조는 좌측의 사진과 같이 측면에 설치된 흡입 에어필터를 거쳐 상부에 설치된 냉각팬의 회전에 의해 더운 공기를 외부로 배출하는 강제 풍냉식 입니다. 따라서 별도 설치된 정류기실의 환경에 따라 수명이 좌우 됩니다.

모델 (Model)	용량 (Capacity)	외형치수 Dimensions(mm)							총중량(Kg)	출력단자 (Terminal)
모델 (Model)	용량 (Capacity)	W	D	H	A1	A2	B1	B2	총중량(Kg)	출력단자 (Terminal)
KSSD 12005	12V 50A	500	500	250	110	110	100	100	50	1
KSSD 12001	12V 100A	500	550	320	120	120	120	120	80	1
KSSD 12005	15V 500A	500	600	600	120	120	120	120	120	1
KSSD 15010	15V 1000A	500	600	800	300	300	150	150	180	4
KSSD 15020	15V 2000A	500	700	1300	400	1000	160	420	450	4
KSSD 15030	15V 3000A	600	1100	1500	450	1100	170	450	600	4
KSSD 15050	15V 5000A	750	1100	1600	600	1150	230	600	900	5
KSSD 15080	15V 8000A	900	1200	1800	700	1300	290	750	1800	7
KSSD 15100	15V 10000A	1000	1200	1800	750	1300	280	850	2200	8
KSSD 24080	24V 8000A	800	1700	1800	535	1375	217	568	-	-
KSSD 30300	30V 3000A	750	1150	1710	649	1154	205	592	-	-
KSPR 40060	±40V ±6000A	2300	1000	2870	-	-	-	-	-	-
KSPR 56048	±40V ±6000A	2000	1200	2405	-	-	-	-	-	-
